立式聚合物聚四氟乙烯管柱塞挤出机PFG500直径300mm-500mm

目录册

产品详情:

管塞挤出机PFG500的特点 通过不断改进,设备更智能、更稳定、更高效。设备采用PLC系统控制,操作自动化,操作简单。设备设计多样,可满足用户的不同需求,并为客户定制。设备运行时间长,运行稳定,噪音低。并通过在压力维护期间节省电力和能源来降低成本。


管塞挤出机PFG500的特点

通过持续改进,设备更智能、更稳定、更高效。

设备采用PLC系统控制,操作自动化,操作简单。

设备设计多样,可满足用户的不同需求,并为客户定制。

设备运行时间长,运行稳定,噪音低。并通过在压力维护期间节省电力和能源来降低成本。

设备和模具均采用特殊工艺制造,耐腐蚀,经久耐用,使用寿命长。

设备设计简单,占用空间小。

挤出管材在密度和抗拉强度方面具有优越的性能。

配备自动上料系统,灌装一桶50-80公斤,自动上料系统可保证4-8小时运行,很大程度上节省人工成本。

聚四氟乙烯柱塞管挤出机可以连续推动管子,管子可以根据r切割

equirements。

提供完整的模具系统,包括全套相应的配件、加热烧结系统、冷却系统、温度控制器等。


设备运行环境要求

要求场地地面平整,场地荷载不小于设计要求。

操作平台需要干净的空间来减少灰尘的进入。车间内最好有通风管道,以利于通风。

工业电源标准380V 50Hz 3P,电压可根据用户需求定制。

厂区配备有配电柜、压缩空气等配套设备。

设备需要配备冷却系统。两个水桶/水箱可以与冷却泵一起使用,以回收水资源。

植物的室温应控制在28°C以下。

立式挤出设备从上到下挤出。设备安装在空间高度约2.8米的平台或地板上。需要考虑设备纵向的有效距离,并且必须保证设备的固定圆孔下有足够的高度,以满足挤出聚四氟乙烯管长度的要求。


设备参数




机器型号PFG150型PFG300型PFG500型
过程立式柱塞挤出机 M/c
功率KW(电动机)15kw22kw72kw
尺寸范围 OD20-150毫米150-300毫米300-500毫米
尺寸范围 厚度3-30毫米3-30毫米6-30毫米
THK 容忍度0.1-0.2毫米0.1-0.2毫米0.1-0.2毫米
OD 公差0.1-0.5毫米0.5-2毫米3毫米
挤出管长度继续以无限长度挤出
每小时产量 KG8+10+13+
电压/ PH/Hz380V 50赫兹 3P380V 50赫兹 3P380V 50赫兹 3P
模具模具尺寸根据客户规格定制。成套模具包括模体、挤出头、连接法兰、高温加热环成套、传感器成套、冷却水套系统、高温连接线、模具和产品支架。表面光洁度经过特殊处理,光滑、耐用且耐腐蚀。保温棉厚度大于5mm,加热厚度大于10mm。

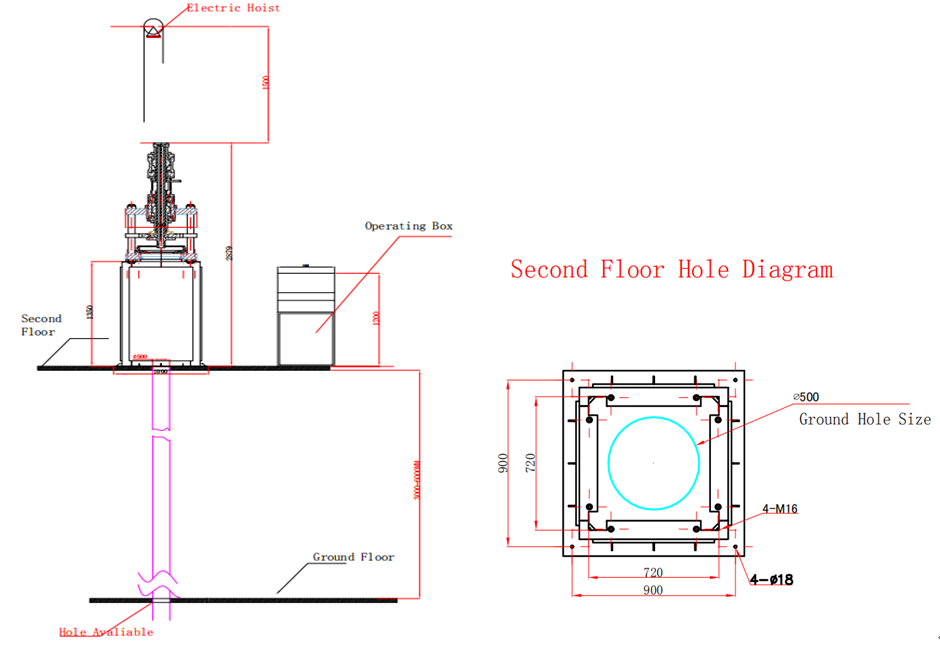

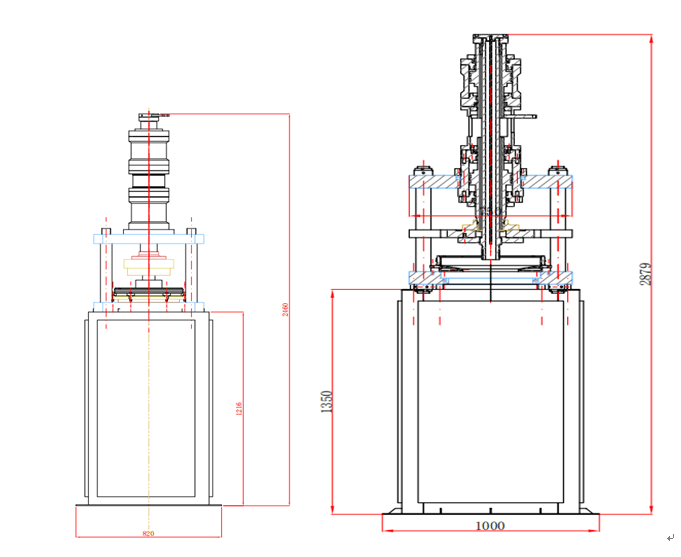

设备安装及模具安装图



机器型号一楼高度机器高度超过机器空间孔径
PFG150型3000-6000毫米2460毫米1000毫米300毫米
PFG300型3000-6000毫米2879毫米1000毫米450毫米
PFG500型3000-6000毫米3100毫米1000毫米650毫米


设备操作流程

检查设备通电电压与功率是否匹配,线路连接是否符合接线图。

检查液压油的位置,检查液压管路是否连接正确。确认冷却水连接和压缩空气连接

检查模具是否安装正确。手动运行和调试以确认。

通过PLC系统接通电源,设置压力、各温区温度、保温时间、自动进料设置等参数。

将准备好的预烧结粉末添加到料斗或桶中(手动或自动)。

启动机器。

将挤出的 PTFE 管切割成所需的长度。

使用后请关闭机器并清洁模具。


设备及模具维护

定期检查液压油的高度、清洁度和温度。

建议每六个月更换一次液压油。

及时更换磨损的密封件。

模具应及时清洗和维护,表面应涂上一层薄薄的保护油。

小心处理加热线圈的温度传感器,并妥善存放。


配件和备件说明

该设备由主机、液压站、控制柜、自动给料机、支架、加热腔、模具等附件组成。设备所需的配件随设备一起寄给客户。

将设备所需的配件清单随设备一起发送给用户。

当用户购买我公司的设备时,除必要的配件外,我方还将向用户提供必要的备品备件,以便对设备进行更换和维修。备件为标准件,可在当地市场购买。


流程指导

由于设备的特殊技术,客户可以在出厂前免费到工厂了解设备的安装、调试、操作、换模、维护、工艺指导等。

如因距离、人员、时间等不便而不能来我公司学习,经对方同意,我方可安排工程师上门指导设备的安装、调试、操作、模具更换、维护、工艺指导等工作。

我们还可以进行远程指导。用户可选择电话、视频、电子邮件等其他方式,了解设备的安装、调试、操作、换模、维护保养、工艺指导等情况。


售后服务

自收到机器之日起,所有机器配件的保修期为一年。保修期内我们提供免费维修指导服务。

如果配件在保修期外出现任何问题,请及时与我们联系,说明问题,我们将在24小时内提供后续解决方案。

如果我们有当地的经销商,我们可以联系当地的经销商进行合作。

有关设备的所有问题都可以通过邮件、视频、电话等方式向我们咨询。

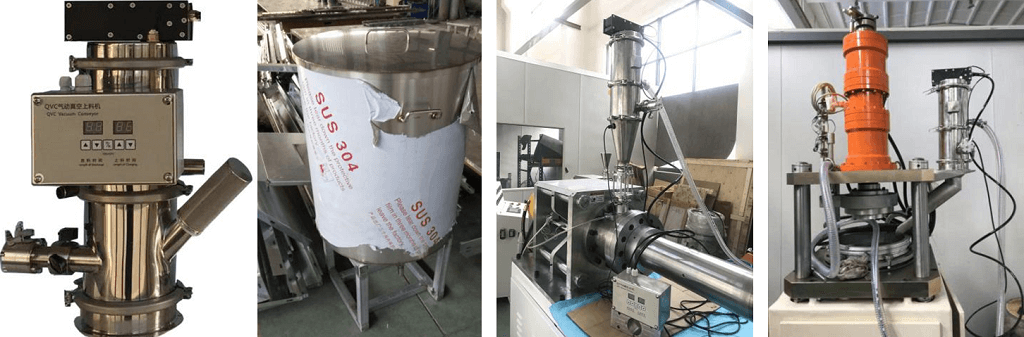

聚四氟乙烯管线自动上料设备

真空自动上料,包括压缩空气反吹系统、启动上料系统、清洗软管、吸枪、真空发生器、PCB控制器,吞吐量30-300kg/h,直径150mm,高度600mm,设置自动上料时间和出料时间,粉体流量可控,全不锈钢管接,智能控制。搅拌桶直径600mm,高700mm,配备2.2kw减速电机,搅拌速度15-25转/min,底板8-10mm厚,进料量75-90kg。


SKVQC-10配置列表:

名字不。品牌/制造商
真空发生器1个中国
316L不锈钢过滤器4个中国
真空料斗(304不锈钢)1台苏科
压缩空气反吹系统反冲洗阀1台新西兰
气动元件亚德客AirTAC
空气排空系统1台中国
控制系统PC板1台苏科
开关电源1个中国
电磁阀1个亚德客AirTAC
吸料软管(Φ25)食品级钢丝增强软管3M公司德国
不锈钢吸嘴(Φ25)1个长 350mm
不锈钢桶1个外径600mm;H700毫米
减速电机1个1.5KW 15-20r/m


Technical Parameters:

ModelCompressed air consumptionAir pressure
SKVQC-10180L/min0.4-0.6MPa




NameBrief Description
PTFE powder pre-sintering furnaceSintering PTFE power
PTFE block crusherSmash the lump into power
Electric sieve powder machineTo loose powder before mixing
Recycled material crushing ptubeuction lineDicer, washing machine, crusher
Powder Mixer / Powder & Auxiliary MixerTo mix powder with liquid lubricant
Hydraulic bar cutting machineCut big size tubes as required
